● 继电器状态支持掉电保存，上电恢复；
● 手动设置 IP 或通过 DHCP 自动获取；
● 支持 DNS 域名或 IP 接连；
● 支持网络注册包，用于服务器注册和认证；
● 支持网络心跳包，网络超时无响应自动重连；
● 网络支持 TCP/UDP 模式，TCP_Server 支持 5 个连接；
● 支持二次开发，支持 AT 指令和 Modbus 协议；
● 支持 AES 加密，网络通讯更安全；
● 网络远程升级固件，个性化定制无需返厂；
● 网络配置参数且掉电保存，上电无需重新设置；
● 手动设置 IP 或通过 DHCP 自动获取；
● 支持 DNS 域名或 IP 接连；
● 支持网络注册包，用于服务器注册和认证；
● 支持网络心跳包，网络超时无响应自动重连；
● 网络支持 TCP/UDP 模式，TCP_Server 支持 5 个连接；
● 支持二次开发，支持 AT 指令和 Modbus 协议；
● 支持 AES 加密，网络通讯更安全；
● 网络远程升级固件，个性化定制无需返厂；
● 网络配置参数且掉电保存，上电无需重新设置；

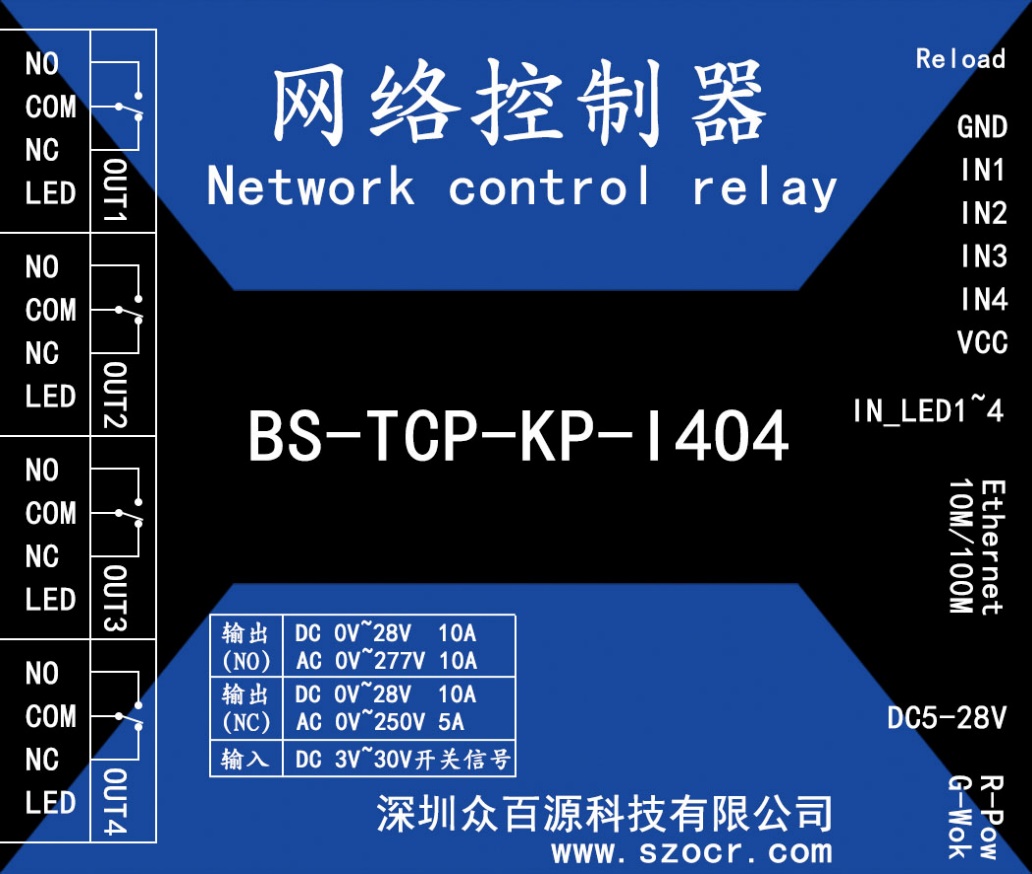

产品详情
设备参数
| 系统性能 | |
| 处理器(CPU) | 32位ARM内核 |
| 工作频率 | 72MHz |
| 输出接口 | |
| 接口规格 | 3*3.81MM端子常开(NO)/公共(COM)/常闭(NC) |
| 数量 | 4路 |
| 属性 | 干触点(无电压输出) |
| 触点最大负载 | AC 277V/10A DC 28V/10A |
| 控制方式 | 网络、输入接口、定时 |
| 输入接口 | |
| 接口规格 | 6*3.81MM端子 |
| 数量 | 4路 |
| 属性 | 外接湿触点(DC3~30V) 外接干触点(内部上拉到电源电压) |
| 保护 | 1.5KV光电隔离 |
| RJ45网络接口 | |
| 接口标准 | RJ45、8针 |
| Socket端口数 | 默认1个，TCP_Server模式下5个 |
| LAN以太网 | 10/100Mbps(自适应) |
| 工作模式 | TCP_Client, TCP_Server, UDP, UDP_Server |
| 网络协议 | IP、TCP、UDP、ARP、ICMP、IPV4、动态端口、域名解析等 |
| 保护 | 2KV电磁隔离 |
| 基本参数 | |
| 尺寸 | 带外壳:90*104.4*28.3mm(L*W*H) 裸板:90*75.8*17.5mm(L*W*H) |
| 工作电压 | DC9~28V |
| 工作电流 | 190mA(MAX)@12V |
| 功耗 | ≤5W |
| 工作温度 | -40~85°C，工业级 |
| 保存温度 | -65~150°C，工业级 |
| 工作湿度 | 10%~90%，相对湿度，无冷凝 |
接线方

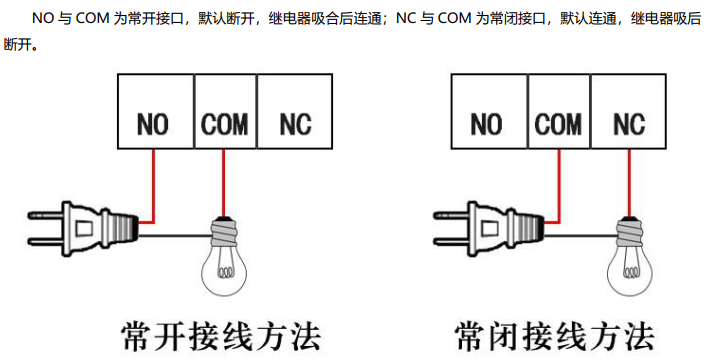

输出接线方法
开关量输入接线方法

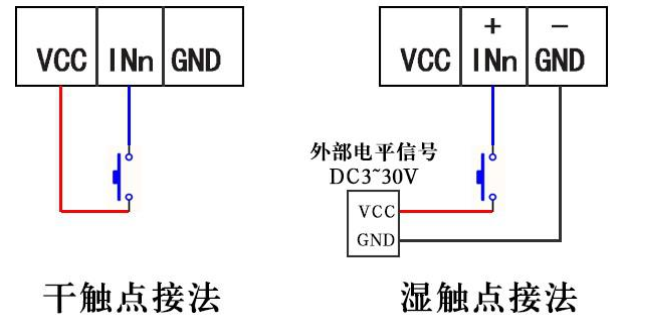

开关量输入接口支持外接提供通断信号的干触点开关量信号和电压范围是DC3~30V 的湿触点开关量信号。干触点开关量信号是将2条信号线分别连接到VCC和INn口，检测开关量通断信号;湿触点开关量信号是将2条信号的正极接到INn，负极接到GND，检测开关量电压信号的有无。
按键/指示灯描述
| 按键/指令灯 | 标识 | 功能 | 说明 |
| 网口黄灯 | 网络连接状态指示 | 网络物理连接正常，网线接触良好时常亮 | |
| 网口绿灯 | 数据收发指示 | 设备收发网络数据时亮，包括广播包 | |
| 插件红灯 | R_PoW | 电源指示灯 | 上电常亮 |
| 插件绿灯 | G_Wok | 工作状态指示 | 正常工作以1秒的频率闪烁 |
| 插件红灯 | IN1~IN4 | 输入接口1~4状态指示 | 有信号亮、无信号灭 |
| 插件红灯 | OUT1~OUT4 | 输出接口1~4状态指示 | 吸合亮、断开灭 |
| 自复位按键 | 4Reload | 恢复出厂设置 | 长按2秒，设备参数恢复到出厂默认参数，并重启 |
