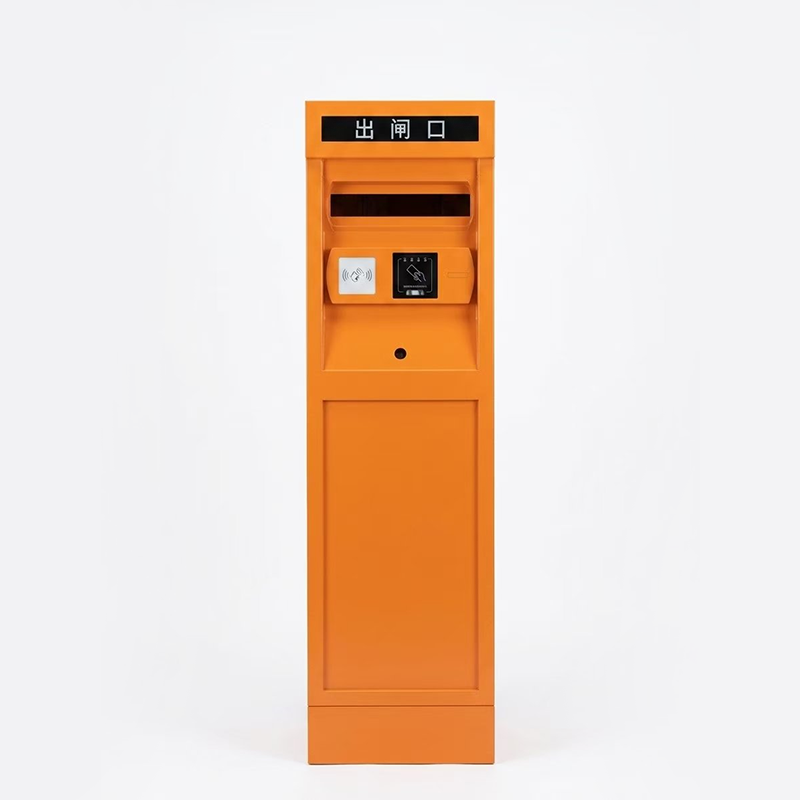

户外一体机柜

功能描述

1.每个闸道的户外一体机柜可装载15-17’液晶显示器一台，标准工控机一台；

2.预留显示屏、对讲、打印机、扫描仪、刷卡机窗口；

3.可安装壁挂式户外工业空调，并预留相应进风口、冷气出口；

4.户外一体机柜门嵌密封条；

5.户外一体机柜装载应用系统后，可收发服务器的数据；

闸口通道一体机系统前置面板

户外一体机柜前置面板安装在面对车道而司机于驾驶舱伸手可及的位置，司机无需下车就可以完成一系列操作。前置面板包括以下装置：

● 读写卡器；

● LED显示屏；(可选配ZBY-LED6H)

● 报警灯（可选）；

● 对讲分机（可选可视对讲分机）；

● 条码扫描仪

● 2mm优质不锈钢为原材料，模块化结构设计；

● 具有票据打印出口，配合打印设备；

● 各设备操作平台按照人体工学设计，分布合理，实用强

机身设计

● 厚度2mm优质不锈钢、烤漆工艺；

● 户外一体机柜可放置在安全岛上指定位置，底座用膨胀罗丝固定，柜身用内六角锣丝与底座固定；

● 高度及长度根据现场条件定制，方便操作及维护,拖车司机可坐在拖车驾驶座位上轻易操作；

● 可以在任何时间和环境下进行设备的维护工作；

● 户外一体机柜内所有配件安装牢固，并且和容易更换；

● 户外一体机柜配置统一锁具，便于使用管理；

● 户外一体机柜防水、防尘、防腐蚀、防潮、通风，安装牢固；

● 户外一体机柜可选装漏电保护器。

内部设计

● 户外一体机柜内部各设备采用模块化设计,各自独立安装；

● 各模块的安装主要以卡槽固定方式；

防尘、防水设计

● 户外一体机柜按照IP56防尘防水标准设计,所有前置面板上司机应用设备的界面都经过防尘防水处理(密封玻璃胶)

● LED外表面使用耐磨防爆透明PC玻璃,使用LED与外界隔离,达到防水、防尘等防护目的

● 机柜底座与柜身结合处加密封胶圈

散热设计

● 户外一体机柜各设备均选用工业级产品,工作环境温度可达到50-60度,为了进一步提高机柜的整体可靠性,在机柜内部设计了安装有工业级空调系统;

● 不受外界环境影响,可按现场要求把闸口通道一体机内部温度设定在特定的要求下;

● 机柜内安装测温模块，机柜内温度能在闸口办公室监测到，机柜内具有温度显示装置，并有超温报警信号传至闸口办公室。

机柜表面处理

● 户外一体机柜表面采用静电喷涂工艺（喷塑）

● 选择全球知名品牌烤漆进行喷涂；
